OMRON E2E-C04N03-WC-B1 5M E2E-C04N03-WC-B1 5M E2E 8202D E2EC04N03WCB15MOMS OMRON Inductive day.4mm Non-enr 3mm 3h PNP NA Cable 5m View larger

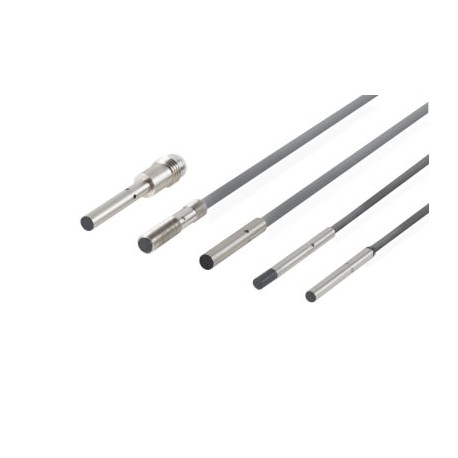

Images are for illustrative purposes only. Please refer to data sheet for details

E2E-C04N03-WC-B1 5M E2E 8202D E2EC04N03WCB15MOMS OMRON Inductive day.4mm Non-enr 3mm 3h PNP NA Cable 5m

E2E-C04N03-WC-B1 5M

E2E 8202D

E2EC04N03WCB15MOMS

OMRON

1 Pcs.

Inductive day.4mm Non-enr 3mm 3h PNP NA Cable 5m Proximity sensor, inductive, Dia 4mm, Non-Shielded, 3mm, DC, 3-wire, PW, PNP NO

Automation > Inductive proximity switch
E2E

Product condition, packaging, certifications and applicable manufacturer warranty terms are confirmed with the quotation.

Request a Quote

Pricing and availability are confirmed for each enquiry. Send this part and we will reply with price and lead time.

Request Quote

Product Overview

Utilizing an E2E-C04N03-WC-B1 5M Omron inductive proximity sensor allows automated systems to reliably detect metallic objects without physical contact. Industrial automation engineers integrate these compact cylindrical sensors into machinery to monitor assembly steps, track component positions, and govern movement limits. They provide durable operation across various manufacturing environments.

Specific pricing, availability, and lead time are confirmed per enquiry through an RFQ.

  • dia 3 mm (¢): ¢
  • NPN (E2E-C03SR8-WC-C1 2M OMS): E2E-C03SR8-WC-C1 2M OMS
  • NPN (E2E-C03N02-WC-C1 2M OMS): E2E-C03N02-WC-C1 2M OMS
  • M4 (¢): ¢
  • NPN (E2E-S04SR8-WC-C1 2M OMS): E2E-S04SR8-WC-C1 2M OMS
  • NPN (E2E-S04N02-WC-C1 2M OMS): E2E-S04N02-WC-C1 2M OMS
  • dia 4 mm (¢): ¢
  • NPN (E2E-C04S12-WC-C1 2M OMS): E2E-C04S12-WC-C1 2M OMS
  • NPN (E2E-C04N03-WC-C1 2M OMS): E2E-C04N03-WC-C1 2M OMS
  • M5 (¢): ¢
  • NPN (E2E-S05S12-WC-C1 2M OMS): E2E-S05S12-WC-C1 2M OMS
  • NPN (E2E-S05N03-WC-C1 2M OMS): E2E-S05N03-WC-C1 2M OMS
  • dia 6.5 mm (¢): ¢
  • NPN (E2E-C06S02-WC-C1 2M OMS): E2E-C06S02-WC-C1 2M OMS
  • M8(3P) (PNP): PNP
  • NPN (E2E-C06S02-MC-C1 OMS): E2E-C06S02-MC-C1 OMS

More info

▲
Features

Small diameter proximity sensors for high precision detection

Omron's latest inductive technology has now been applied to a new range of small diameter inductive sensors. The new µPROX E2E provides precision detection and allows installation in even the most confined spaces. The portfolio has been extended to include non-shielded types and versions with pig-tail connector leads.

  • Miniature size: 3, 4, 6.5 mm and M4, M5 diameters
  • High frequency of 5 kHz: suitable for high-speed counting
  • All sizes are also available as non-shielded types
  • IP67 water ingress protection
  • Highly visible indicators for easy operation confirmation

Ordering information

Size

Sensing distance

Connection

Output configuration

Order code

Operation mode NO

Operation mode NC

dia 3 mm

¢

0.8 mm

PW

PNP

E2E-C03SR8-WC-B1 2M OMS

E2E-C03SR8-WC-B2 2M OMS

NPN

E2E-C03SR8-WC-C1 2M OMS

E2E-C03SR8-WC-C2 2M OMS

¢

2 mm

PW

PNP

E2E-C03N02-WC-B1 2M OMS

E2E-C03N02-WC-B2 2M OMS

NPN

E2E-C03N02-WC-C1 2M OMS

E2E-C03N02-WC-C2 2M OMS

M4

¢

0.8 mm

PW

PNP

E2E-S04SR8-WC-B1 2M OMS

E2E-S04SR8-WC-B2 2M OMS

NPN

E2E-S04SR8-WC-C1 2M OMS

E2E-S04SR8-WC-C2 2M OMS

¢

2 mm

PW

PNP

E2E-S04N02-WC-B1 2M OMS

E2E-S04N02-WC-B2 2M OMS

NPN

E2E-S04N02-WC-C1 2M OMS

E2E-S04N02-WC-C2 2M OMS

dia 4 mm

¢

1.2 mm

PW

PNP

E2E-C04S12-WC-B1 2M OMS

E2E-C04S12-WC-B2 2M OMS

NPN

E2E-C04S12-WC-C1 2M OMS

E2E-C04S12-WC-C2 2M OMS

¢

3 mm

PW

PNP

E2E-C04N03-WC-B1 2M OMS

E2E-C04N03-WC-B2 2M OMS

NPN

E2E-C04N03-WC-C1 2M OMS

E2E-C04N03-WC-C2 2M OMS

M5

¢

1.2 mm

PW

PNP

E2E-S05S12-WC-B1 2M OMS

E2E-S05S12-WC-B2 2M OMS

NPN

E2E-S05S12-WC-C1 2M OMS

E2E-S05S12-WC-C2 2M OMS

¢

3 mm

PW

PNP

E2E-S05N03-WC-B1 2M OMS

E2E-S05N03-WC-B2 2M OMS

NPN

E2E-S05N03-WC-C1 2M OMS

E2E-S05N03-WC-C2 2M OMS

dia 6.5 mm

¢

2 mm

PW

PNP

E2E-C06S02-WC-B1 2M OMS

E2E-C06S02-WC-B2 2M OMS

NPN

E2E-C06S02-WC-C1 2M OMS

E2E-C06S02-WC-C2 2M OMS

M8(3P)

PNP

E2E-C06S02-MC-B1 OMS

E2E-C06S02-MC-B2 OMS

NPN

E2E-C06S02-MC-C1 OMS

E2E-C06S02-MC-C2 OMS

¢

4 mm

PW

PNP

E2E-C06N04-WC-B1 2M OMS

E2E-C06N04-WC-B2 2M OMS

NPN

E2E-C06N04-WC-C1 2M OMS

E2E-C06N04-WC-C2 2M OMS

M8(3P)

PNP

E2E-C06N04-MC-B1 OMS

E2E-C06N04-MC-B2 OMS

NPN

E2E-C06N04-MC-C1 OMS

E2E-C06N04-MC-C2 OMS

Specifications

Item

dia. 3/M4

dia. 4/M5

dia. 6.5

E2E-C03S/-S04S

E2E-C03N/-S04N

E2E-C04S/-S05S

E2E-C04N/-S05N

E2E-C06S

E2E-C06N

Sensing distance

0.8 mm±10%

2.0 mm±10%

1.2 mm±10%

3.0 mm±10%

2.0 mm±10%

4 mm±10.%

Setting distance

0 to 0.56 mm

0 to 1.4 mm

0 to 0.84 mm

0 to 2.1 mm

0 to 1.4 mm

0 to 2.8 mm

Response frequency

5 kHz

3 kHz

4 kHz

2 kHz

3 kHz

4 kHz

Supply voltage

10 to 30 VDC

Current consumption

≤10 mA

Max. control output

≤50 mA

≤100 mA

≤200 mA

Residual output voltage

≤2 V

Ambient temperature range

-25 to 70°C

Ambient temperature fluctuation

≤15%

Degree of protection

IEC 60529 IP67

Material

Case

Stainless steel (SUS303)

Sensing surface

Heat-resistant ABS
