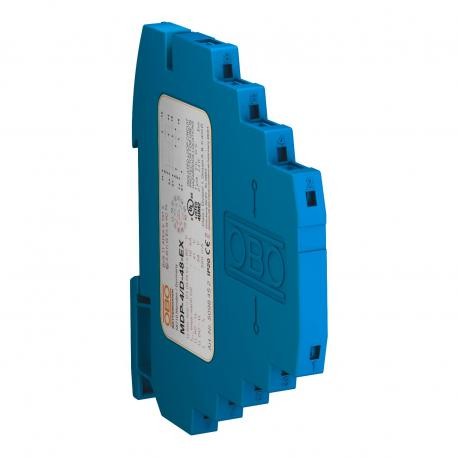

OBO BETTERMANN MDP-4 D-48-EX 5098452 OBO BETTERMANN DOWNLOADER-EX MDP-4 D-48-EX View larger
Images are for illustrative purposes only. Please refer to data sheet for details

5098452 OBO BETTERMANN DOWNLOADER-EX MDP-4 D-48-EX

MDP-4 D-48-EX

5098452

OBO BETTERMANN

1 Pcs.

DOWNLOADER-EX MDP-4 D-48-EX Series protection device, 4-pole, 48 V version. Lightning barrier for intrinsically safe measuring circuits • Protection device for multi-wire systems• Direct shield earthing and screwless connection terminals• Space-saving width of just 8.7 mm • High frequency range of 0‒100 MHz• ATEX approval: II 2(1) G Ex ia [ia Ga] IIC T4 (BVS 11 ATEX E 131 X)• UL-listed (4UM2)Application: Universal use on 35 mm DIN profile rail in any standard distribution housing.

Automation > Surge protection device for data networks/MCR-technology
TBS Transient and lightning protection systems - OBO BETTERMANN

Product condition, packaging, certifications and applicable manufacturer warranty terms are confirmed with the quotation.

Request a Quote

Pricing and availability are confirmed for each enquiry. Send this part and we will reply with price and lead time.

Request Quote

Product Overview

The Obo Bettermann MDP-4 D-48-EX downloader-ex device delivers specialized surge protection designed for hazardous area instrumentation and intrinsically safe signal loops. Such arrestor modules are essential in chemical, oil, and gas processing facilities where electrical transients must be prevented from igniting explosive atmospheres. Pricing, availability and lead time are confirmed per enquiry through an RFQ.

  • Approvals: UL
  • Arrestor monitoring: no
  • Capacity (wire-wire): < 40 pF
  • CO2 Footprint (GWP) Cradle-to-Gate: 0,1887 kg CO2e / 1 Piece
  • Colour: Blue
  • Connection cross-section, flexible, max.: 2,5 mm²
  • Connection cross-section, flexible, min.: 0,14 mm²
  • Connection cross-section, multi-wire, max.: 1,5 mm²
  • Connection cross-section, multi-wire, min.: 0,14 mm²
  • Connection cross-section, rigid, max.: 2,5 mm²
  • Connection cross-section, rigid, min.: 0,14 mm²
  • Cut-off frequency: 100 MHz
  • Dimension: 48V
  • Earthing via:: DIN rail
  • EX approval: II 2(1)G Ex ia [ia Ga] IIC T4 Gb
  • Impulse durability wire-earth: C2: 5 KV / 2,5 kA (8/20µs)

More info

▲
ApprovalsUL
Arrestor monitoringno
Capacity (wire-wire)< 40 pF
CO2 Footprint (GWP) Cradle-to-Gate0,1887 kg CO2e / 1 Piece
ColourBlue
Connection cross-section, flexible, max.2,5 mm²
Connection cross-section, flexible, min.0,14 mm²
Connection cross-section, multi-wire, max.1,5 mm²
Connection cross-section, multi-wire, min.0,14 mm²
Connection cross-section, rigid, max.2,5 mm²
Connection cross-section, rigid, min.0,14 mm²
Cut-off frequency100 MHz
Dimension48V
Earthing via:DIN rail
EX approvalII 2(1)G Ex ia [ia Ga] IIC T4 Gb
Impulse durability wire-earthC2: 5 KV / 2,5 kA (8/20µs)
Impulse durability wire-wireC1: 0,5 KV / 0,25 kA (8/20µs)
Insertion loss≤3 dB
Insulation resistance>100 MΩ
KategorieType 1+2+3 / D1+C2+C1
Lightning protection zone LPZ0→3
Maximum continuous voltage AC41 V
Maximum continuous voltage DC58 V
Nominal load current AC0,4 A
Nominal load current DC0,58 A
Nominal voltage48 V
Number of poles4
Permitted temperature range, max.80 °C
Permitted temperature range, min.-40 °C
Plug-in systemTerminal
Protection level wire-earth<800 V
Protection level wire-wire< 95 V
Protection ratingIP20
ScreeningDirect
Series resistance per wire2,35 Ω ± 5 %
Shielding connection availableyes
Signalling on deviceNone
SPD to IEC 61643-21Class I+II+III / D1+C2+C1
Telecommunications contactno
Testing standardIEC 61643-21
Total discharge current (10/350)D1: 2 kA
Total discharge current (8/20)10 kA
