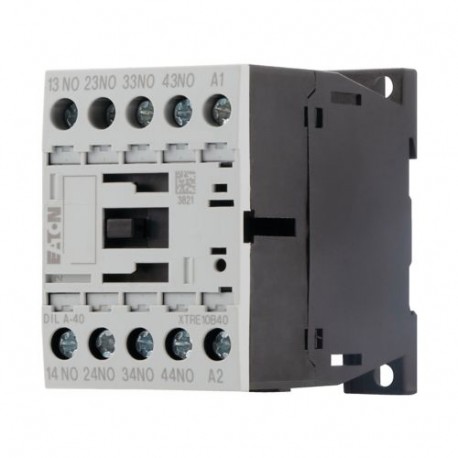

DILA-40(110VDC) 276347 Y7-276347 EATON ELECTRIC Contactor relay, 4N/O, DC current
DILA-40(110VDC)
276347
Y7-276347
EATON - MOELLER
1 Pcs.
Automation > Contactor relay
Contactors up to 170A
Product condition, packaging, certifications and applicable manufacturer warranty terms are confirmed with the quotation.
Request a Quote
Pricing and availability are confirmed for each enquiry. Send this part and we will reply with price and lead time.
Request QuoteProduct Overview
Eaton Moeller DILA-40(110VDC) contactor relay functions as an auxiliary switching component designed to manage control logic, provide feedback paths, and multiply contacts in complex machine safety and automation panels. Control relays safely direct auxiliary signals without handling heavy primary loads.
Pricing, availability and lead time are confirmed per enquiry through an RFQ.
- Rated control supply voltage AC 50 Hz: 0 V
- Rated control supply voltage AC 60 Hz: 0 V
- Rated control supply voltage DC: 110 V
- Voltage type for actuating: DC
- Rated operation current: 16 A
- Rated operation current Ie, 400 V: 4 A
- Mounting method: DIN-rail/screw
- With LED indication: No
- Suitable for manual operation: No
- Interface: No
- Operating voltage AC 50 Hz: 17 V
- Operating voltage AC 60 Hz: 17 V
- Operating voltage DC: 24 V
- Voltage type (operating voltage): AC/DC
- Rated switch current: 16 A
- Connection type auxiliary circuit: Screw connection
More info
▲General specifications
EN 60947-5-1
UL File No.: E29184
UL 508
VDE 0660
CSA
IEC/EN 60947
IEC/EN 60947-4-1
CSA File No.: 012528
UL
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
Features & Functions
Suppressor circuit
Built-in suppressor circuit
General
7 g, N/O auxiliary contact, Basic unit with auxiliary contact module, Mechanical, according to IEC/EN 60068-2-27, Half-sinusoidal shock 10 ms
Climatic environmental conditions
Damp heat, constant, to IEC 60068-2-78
Terminal capacities
2 x (0.75 - 2.5) mm², Screw terminals
1 x (0.75 - 4) mm², Screw terminals
2, Terminal screw, Pozidriv screwdriver
Electrical rating
2 A at 110 V, DC L/R ≤ 50 ms (with 3 contacts in series)
4 A at 24 V, DC L/R ≤ 50 ms (with 3 contacts in series)
3 A at 110 V, DC L/R ≤ 15 ms (with 1 contact in series)
4 A at 60 V, DC L/R ≤ 50 ms (with 3 contacts in series)
10 A at 24 V, DC L/R ≤ 15 ms (with 1 contact in series)
6 A at 110 V, DC L/R ≤ 15 ms (with 3 contacts in series)
1 A at 220 V, DC L/R ≤ 15 ms (with 1 contact in series)
6 A at 60 V, DC L/R ≤ 15 ms (with 1 contact in series)
5 A at 220 V, DC L/R ≤ 15 ms (with 3 contacts in series)
1 A at 220 V, DC L/R ≤ 50 ms (with 3 contacts in series)
16 A
400 V AC, Between auxiliary contacts, According to EN 61140
15 A, 600 V AC, (UL/CSA)
A600, AC operated (UL/CSA)
Magnet system
0.8 - 1.1 V DC x Uc
