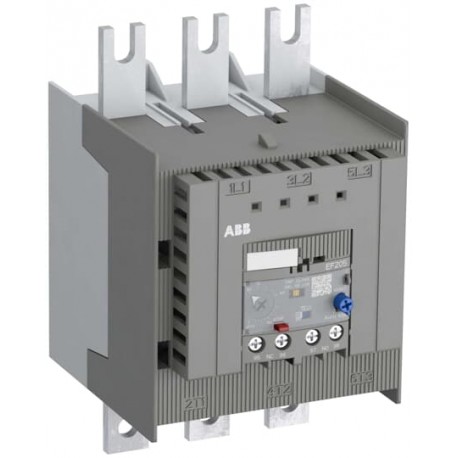

1SAX531001R1101 ABB EF205-210 Electronic Overload Relay
1SAX531001R1101
531001
ABB
1 Pcs.
Automation > Electronic overload relay
Electronic Overload
Product condition, packaging, certifications and applicable manufacturer warranty terms are confirmed with the quotation.
Request a Quote
Pricing and availability are confirmed for each enquiry. Send this part and we will reply with price and lead time.
Request QuoteProduct Overview
An ABB electronic overload relay continuously monitors motor current to protect heavy-duty industrial machinery from thermal overloads, locked rotor conditions, and phase loss. Solid-state sensing mechanisms ensure rapid response times and accurate trip characteristics across variable operating loads. Pricing, availability, and lead time are confirmed per enquiry through an RFQ.
- Minimum Order Quantity: 1 piece
- Customs Tariff Number: 85364900
- Data Sheet, Technical Information: 2CDC107042D0201
- Instructions and Manuals: 2CDC107036M6803
- Instructions and Manuals (Part 2): 1SAC200017M0002
- Ex Operating Instructions: 2CDC107043M6801
- Time-Current Characteristic Curve: 1SAX100509F0002
- CAD Dimensional Drawing: 2CDC001079B0201
- Dimension Diagram: 1SAX500401F0001
- Product Net Width: 105 mm
- Product Net Height: 171 mm
- Product Net Depth / Length: 122.8 mm
- Product Net Weight: 1.256 kg
- Setting Range: 63 ... 210 A
- Rated Operational Voltage: Auxiliary Circuit 600 V AC/DC
- Rated Operational Current (I e ): 210 A
More info
▲| Ordering | |
|---|---|
| Minimum Order Quantity | 1 piece |
| Customs Tariff Number | 85364900 |
| Popular Downloads | |
| Data Sheet, Technical Information | 2CDC107042D0201 |
| Instructions and Manuals | 2CDC107036M6803 |
| Instructions and Manuals (Part 2) | 1SAC200017M0002 |
| Ex Operating Instructions | 2CDC107043M6801 |
| Time-Current Characteristic Curve | 1SAX100509F0002 |
| 1SAX100510F0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Dimension Diagram | 1SAX500401F0001 |
| Dimensions | |
| Product Net Width | 105 mm |
| Product Net Height | 171 mm |
| Product Net Depth / Length | 122.8 mm |
| Product Net Weight | 1.256 kg |
| Technical | |
| Setting Range | 63 ... 210 A |
| Rated Operational Voltage | Auxiliary Circuit 600 V AC/DC |
| Main Circuit 1000 V AC | |
| Rated Operational Current (Ie) | 210 A |
| Rated Frequency (f) | Auxiliary Circuit 50 Hz |
| Auxiliary Circuit 60 Hz | |
| Auxiliary Circuit DC | |
| Main Circuit 50 Hz | |
| Main Circuit 60 Hz | |
| Rated Impulse Withstand Voltage (Uimp) | Auxiliary Circuit 6 kV |
| Main Circuit 8 kV | |
| Rated Insulation Voltage (Ui) | 1000 V |
| Number of Poles | 3 |
| Number of Auxiliary Contacts NC | 1 |
| Number of Auxiliary Contacts NO | 1 |
| Number of Protected Poles | 3 |
| Conventional Free-air Thermal Current (Ith) | Auxiliary Circuit NC 5 A |
| Auxiliary Circuit NO 5 A | |
| Rated Operational Current AC-15 (Ie) | (240 V) NC 3 A |
| (240 V) NO 3 A | |
| (400 V) NC 1.1 A | |
| (400 V) NO 1.1 A | |
| (500 V) NC 0.75 A | |
| (500 V) NO 0.75 A | |
| Rated Operational Current DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.5 A | |
| (24 V) NC 1.5 A | |
| (24 V) NO 1.5 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Degree of Protection | Housing IP20 |
| Main Circuit Terminals IP00 | |
| Pollution Degree | 3 |
| Connecting Capacity Auxiliary Circuit | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flexible 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Connecting Capacity Main Circuit | Hole Diameter > 8 mm² |
| Rigid or Flexible with Cable Lug 1x 16 ... 185 mm² | |
| Rigid or Flexible with Cable Lug 2x 16 ... 120 mm² | |
| Tightening Torque | Auxiliary Circuit 0.8 ... 1.2 N·m |
| Main Circuit 18 N·m | |
| Wire Stripping Length | Auxiliary Circuit 9 mm |
| Recommended Screw Driver | Auxiliary Circuit Pozidriv 2 |
| Mounting Position | 1 ... 6 |
| Power Loss | at Rated Operating Conditions per Pole 0.107 ... 1.191 W |
| Suitable For | A145 |
| A185 | |
| AF145 | |
| AF185 | |
| AF190 | |
| AF205 | |
| Standards | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Technical UL/CSA | |
| Maximum Operating Voltage UL/CSA | Main Circuit 600 V AC |
| Contact Rating UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) B600 | |
| (NO:) Q600 | |
| Connecting Capacity Main Circuit UL/CSA | Stranded 1/2x 6-0000 AWG |
| Connecting Capacity Auxiliary Circuit UL/CSA | Flexible 1/2x 18-10 AWG |
| Stranded 1/2x 18-10 AWG | |
| Tightening Torque UL/CSA | Auxiliary Circuit 7 ... 11 in·lb |
| Main Circuit 160 in·lb | |
| Environmental | |
| Ambient Air Temperature | Operation -25 ... +70 °C |
| Operation Compensated -25 ... +70 °C | |
| Storage -50 ... +85 °C | |
| Ambient Air Temperature Compensation | Yes |
| Maximum Operating Altitude Permissible | 2000 m |
| Resistance to Shock acc. to IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistance to Vibrations | 5g 3 ... 150 Hz |
| RoHS Status | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| RoHS Information | 1SAD938519-0180 |
| RoHS Status | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | Business To Business |
| WEEE Category | 5. Small Equipment (No External Dimension More Than 50 cm) |
| Eco Transparency | |
| Environmental Product Declaration - EPD | 1SAC200240H0001 |
| Environmental Information | 1SAC200101H0001 |
| Certificates and Declarations | |
| ABS Certificate | 1SAA941002-0102 |
| ATEX Certificate | 1SAA941004-3901 |
| BV Certificate | 1SAA941002-0201 |
| CB Certificate | 1SAA964010-2001 |
| CCS Certificate | 1SAA941001-0901 |
| CQC Certificate | CQC2012010309537805 |
| Declaration of Conformity - CCC | 2020980309000290 |
| Declaration of Conformity - CE | 1SAD101100-3601 |
| Declaration of Conformity - UKCA | 1SAD201100-3601 |
| DNV Certificate | 1SAA941003-0302 |
| EAC Certificate | 1SAA941003-2701 |
| IECEx Certificate | 1SAA941000-4001 |
| LR Certificate | 1SAA941002-0501 |
| RINA Certificate | RINA_ELE376813CS |
| RMRS Certificate | 1SAA941001-0701 |
| UL Certificate | E48139-19990512 |
| Container Information | |
| Package Level 1 Units | box 1 piece |
| Package Level 1 Width | 195 mm |
| Package Level 1 Height | 199 mm |
| Package Level 1 Depth / Length | 140 mm |
| Package Level 1 Gross Weight | 1.624 kg |
| Package Level 1 EAN | 4013614442223 |
| Classifications | |
| Object Classification Code | F |
| ETIM 4 | EC001080 - Electronic overload relay |
| ETIM 5 | EC001080 - Electronic overload relay |
| ETIM 6 | EC001080 - Electronic overload relay |
| ETIM 7 | EC001080 - Electronic overload relay |
| ETIM 8 | EC001080 - Electronic overload relay |
| eClass | V11.0 : 27371502 |
| UNSPSC | 39122330 |
| IDEA Granular Category Code (IGCC) | 5365 >> Electronic overload relay |
| E-Number (Finland) | 3705899 |
| E-Number (Sweden) | 3210248 |
